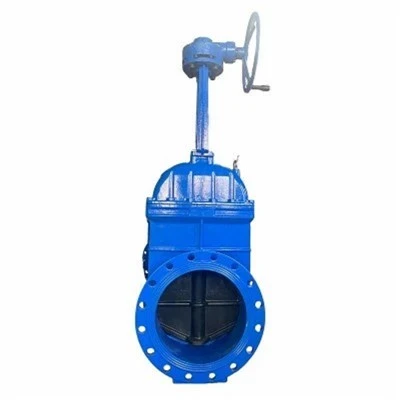

Boltli kaputli moslashuvchan xanjar eshik valfi suv ta'minoti, oqava suvlarni tozalash, shahar kommunal xizmatlari va mos keladigan sanoat quvurlari tizimlari uchun mo'ljallangan izolyatsiya klapanidir.
Texnik spetsifikatsiyalar
|
Parametr |
Spetsifikatsiya / standart |
|
Valf turi |
Egiluvchan xanjar eshikli vana |
|
Dizayn standartlari |
BS EN 1171 / AWWA C515 / AWWA C509 |
|
Nominal o'lchamlar |
DN40 dan DN1200 gacha (1,5 "dan 48" gacha) |
|
Bosim ko'rsatkichlari |
PN10 / PN16 / PN25 / 125-sinf / 150-sinf |
|
Korpus va kaput materiali |
Egiluvchan temir (EN-GJS-450-10) / quyma temir (EN-GJL-250) |
|
Tirnoq materiali |
EPDM yoki NBR bilan qoplangan egiluvchan temir |
|
O'rindiqlar uchun material variantlari |
EPDM (Ichimlik suvi) / NBR (kanalizatsiya va neft muhiti) |
|
Poya materiali |
Zanglamaydigan po'latdan (SS304 / SS316 / SS420) |
|
Stend konfiguratsiyasi |
-Koʻtarilmayotgan novda (NRS) / Tashqi vint va boʻyinturuq (OS&Y / Koʻtarilgan novda) |
|
Operatsion usuli |
Qo'l g'ildiragi / Konik vites qutisi / Elektr aktuator / Pnevmatik aktuator |
|
Ulanishlarni tugatish |
Flanesli uchlari (EN 1092-2 / DIN 2501 / ANSI B16.1 / BS 4504) |
|
Yuz-to-yuz oʻlchovlari |
EN 558 14-seriya (DIN 3202 F4) / EN 558-seriya 15 (DIN 3202 F5) |
|
Ishlash harorati |
EPDM: -10 ° C dan +120 ° C gacha|NBR: -10 ° C dan +80 ° C gacha |
|
Qoplama |
Fusion Bonded Epoksi (FBE) qoplamasi, minimal 250 mikron |
|
Sinov standartlari |
Shell & Seat testi: API 598 / ISO 5208 / EN 12266-1 |
Asosiy xususiyatlar va afzalliklar
-Linega texnik xizmat ko'rsatishda:Boltli kaput konstruktsiyasi quvur liniyasidan butun vana tanasini olib tashlamasdan, ichki muhrlarga qulay kirish imkonini beradi.
Qabariq-Buyuk muhrlash:To'liq vulkanizatsiyalangan egiluvchan xanjar past bosim ostida ham nol{0}}oqishning ikki tomonlama muhrlanishini ta'minlaydi.
Toʻliq-Bore Flow Pass:Silliq, to'siqsiz suv yo'li chiqindilar to'planishini yo'q qiladi va nasos quvvati sarfini kamaytiradi.
Korroziyadan himoya qilish:Ichki va tashqi Fusion Bonded Epoxy (FBE) qoplamasi qattiq er osti yoki dengiz muhitida oksidlanish va tuberkulyozni oldini oladi.
Ko'p tomonlama faollashtirish:Standartlashtirilgan yuqori troyniklar qo'lda qo'l g'ildiraklarini, tishli mexanizmlarni yoki elektr aktuatorlarni oson o'rnatish imkonini beradi.
Strukturaviy dizayn va asosiy komponentlar
Boltli kaput yig'ilishi
Yuqori-kapog'ning murvatlari bosim chegarasini mustahkamlab, texnik xizmat ko'rsatish vaqtida tez qismlarga ajratish imkonini beradi. Shlangi muhrlash materiallari nominal ish bosimi va suyuqlik mosligiga mos keladigan tarzda tanlanadi.
Egiluvchan kapsullangan takoz
Egiluvchan temir yadro yuqori darajadagi EPDM yoki NBR elastomer- bilan to'liq vulkanizatsiyalangan.
EPDM:Ichimlik suvi, HVAC va neytral suvli eritmalar uchun eng mos keladi.
NBR:Oqava suvlar, loy va uglevodorod qoldiqlari bo'lgan muhitlar uchun tavsiya etiladi.
Stem Options: NRS va OS&Y
-Koʻtarilmayotgan ildiz (NRS):Tishli mexanizm ichki valfning umumiy balandligini barqaror ushlab turadigan holda ishlaydi. Er osti dafn qilish, qabrlar va ixcham joylar uchun ideal.
Tashqi vint va bo'yinturuq (OS&Y / ko'tarilgan novda):Ish paytida tashqi iplar yuqoriga qarab harakatlanadi, bu esa vana holatini bir zumda vizual tasdiqlashni ta'minlaydi. Yong'indan himoya qilish va yer usti quvurlari- uchun afzal.
Nozik ishlov berilgan flaneslar
Flanjlar muammosiz almashtirish va oʻrnatishni taʼminlash uchun xalqaro standartlarga (EN, DIN, ANSI, BS) mos-toʻgʻridan-toʻgʻri{1}}oʻlchovlar bilan burgʻulanadi.
Maqsadli ilovalar
Shahar suv tarmoqlari:Ichimlik suvini uzatish magistrallari va shahar taqsimlash tarmoqlari.
Suv tozalash inshootlari:Xom suv olish, filtrlash tizimlari va kimyoviy izolyatsiyalash liniyalari.
Chiqindi suv va kanalizatsiya tarmoqlari:Nasos stantsiyalari va loyni tozalash quvurlari (NBR muhrlari bilan tuzilgan).
Sanoat kommunal tizimlari:Sovutish suvi, o'simliklarning kommunal xizmatlari va yong'indan himoya qilish tizimlari.
Sifat kafolati va sinov
Materialning kuzatilishi:Optik emissiya spektrometrlari quyma va ishlov berishdan oldin kimyoviy kompozitsiyalarni tahlil qiladi.
Ishlov berishning aniqligi:CNC ishlov berish gardish yuzlari, ildiz iplari va muhrlangan o'rindiqlarda aniq bardoshliklarni ta'minlaydi.
Vulkanizatsiya nazorati:Uyda -kauchuk qoliplash yuqori bog'lanish mustahkamligini kafolatlaydi va kauchuk yiringlash xavfi yo'q.
100% gidrostatik sinov:Har bir valf jo'natishdan oldin API 598 / ISO 5208 ga muvofiq qobiq va o'rindiq bosimi sinovidan o'tadi.
Kerakli hujjatlarni qo'llab-quvvatlash
Biz loyiha takliflarini qo'llab-quvvatlash va muhandislik muvofiqligini qo'llab-quvvatlash uchun to'liq hujjatlar paketlarini taqdim etamiz:
Texnik ma'lumotlar varaqlari va 2D/3D SAPR chizmalari (DWG / STEP)
Materiallar sinovi sertifikatlari (EN 10204 3.1)
Gidrostatik bosim sinovi hisobotlari
Qoplama qalinligi va yopishqoqlik sinovlari jurnallari
Kelib chiqish sertifikatlari (CO) va ISO / Idoralar muvofiqlik hujjatlari
Xaridor tanlash bo'yicha nazorat ro'yxati
To'g'ri texnik taklifni olish uchun iltimos, so'rovingizda quyidagi parametrlarni nusxalang va kiriting:
- Nominal hajmi:(masalan, DN100 / 4 dyuym)
- Bosim darajasi:(masalan, PN16 / 150-sinf)
- Ishlash muhiti va harorati:(masalan, ichimlik suvi, maksimal 60 ° C)
- Tana materiali:(masalan, egiluvchan temir GJS450-10)
- O'rindiq materiali:(masalan, EPDM yoki NBR)
- Stol konfiguratsiyasi:(masalan, -Koʻtarilmayotgan Stem / SS304)
- Operatsion usuli:(masalan, qo'zg'atuvchi uchun qo'l g'ildiragi / yalang mil)
- Flanj standarti:(masalan, EN 1092-2 / ANSI B16.1)
TSS
Savol: Boltli kaputli moslashuvchan takozli eshik klapanining asosiy qo'llanilishi nima?
Javob: U asosan suv, chiqindi suv va mos suyuqlik quvurlarida izolyatsiyalash (yoqish / o'chirish xizmati) uchun ishlatiladi. Moslashuvchan elastomerik xanjar yopilganda pufakcha{1}}oʻtkazmaydigan muhrni taʼminlaydi va ochiq holatda oqim yoʻlini butunlay tozalaydi.
Savol: Ushbu valf doimiy ravishda oqimni kamaytirish yoki bosimni tartibga solish uchun ishlatilishi mumkinmi?
Javob: Yo‘q. Darvoza klapanlari to‘liq-ochiq yoki to‘liq{2}}yopiq xizmat ko‘rsatish uchun mo‘ljallangan. Darvoza klapanining qisman ochiq holatda ishlashi rezina xanjarning qattiq eroziyasiga, tebranish va yuqori{4}} oqim tezligi tufayli shovqinga olib keladi.
Savol: EPDM va NBR o'rindiq materiallarini qanday tanlash mumkin?
Javob: EPDM ichimlik suvi, neytral suyuqliklar va HVAC tizimlari uchun ideal. NBR oqava suvlar, kanalizatsiya va suyuqlik tarkibida yog'lar yoki uglevodorodlar bo'lishi mumkin bo'lgan ilovalar uchun tavsiya etiladi.
Savol: Non-Rising Stem (NRS) dizaynining operatsion afzalligi nimada?
Javob: NRS klapan poyasi doimiy valf balandligini saqlab, vertikal ravishda ko'tarilmasdan yoki tushmasdan aylanadi. Bu uni er osti ko'mish, valf kameralari yoki cheklangan vertikal bo'shliqqa ega qurilmalar uchun ideal qiladi.
Savol: Yuk tashishdan oldin qanday sifat sinovlari hisobotlari taqdim etiladi?
Javob: Har bir yuk EN 10204 3.1 Materiallar sinovi sertifikatlari (MTC), gidrostatik qobiq va oʻrindiq bosimi sinovi hisobotlari, qoplama qalinligini tekshirish yozuvlari va muvofiqlik sertifikatlari bilan taʼminlanishi mumkin.
